Temporizzatori meccanici
Serie DFB3
Modello per lo sbrinamento automatico di impianti frigoriferi industriali, banchi e vetrine commerciali.
-
Da 1 a 12 cicli di sbrinamento al giorno tramite tasselli non estraibili.
-
Tempo di sbrinamento facilmente regolabile da 1 a 56 minuti.
-
Ritardo ventola facilmente regolabile da 0 a 15 minuti.
-
Alimentazioni indipendenti per motore sincrono e per n. 2 microinterruttori.
-
Elevato potere di interruzione dei contatti.
-
Protezione di sicurezza per terminali di cablaggio secondo la norma CEI 23-11.
CARATTERISTICHE TECNICHE
-
TENSIONE DI ALIMENTAZIONE: Standard: 220/240V (+10%-15%) - A richiesta: 24V-110/120V
-
FREQUENZA DI FORNITURA: Standard: 50Hz. A richiesta: 60Hz
-
TEMPERATURA DI FUNZIONAMENTO: Max 55°C
-
VALORE NOMINALE DEI CONTATTI: 16(6)A - 250VAC
-
CONNESSIONI ELETTRICHE: Max 8 terminali Faston 6,3mm x 0,8mm
-
TIPO DI AZIONE E CARATTERISTICHE COMPLEMENTARI: Tipo 1.B
-
MONTAGGIO SPORGENTE: Tramite 2 viti diametro 4mm. Vedi fig.1
-
MONTAGGIO SU PROFILATO DIN (DIN/EN50022). Possibilità di montaggio tramite adattatore a richiesta. Vedi fig. 2.
-
SITUAZIONE DI POLLUZIONE: Normale
-
APPROVAZIONI: ENEC 03 - CE
​
CONNESSIONI E DIAGRAMMI:
-
PROTEZIONE CONNESSIONI ELETTRICHE:
La protezione, fornita non montata, deve essere applicata e bloccata con l’apposita vite dopo aver eseguito il cablaggio. -
TEMPORIZZAZIONE: La fig. 3 mostra i diagrammi ed i relativi tempi di commutazione: T1 e T2 regolabili (T1+T2 60 min. max). Nel mod. DFB3.72 i due contatti commutano simultaneamente (solo T1).
-
APPLICAZIONI TIPICHE: Vedi fig. 4.1: sbrinamento a gas caldo. (inversione di ciclo).
Vedi fig. 4.2: sbrinamento a resistenza con ritardo avviamento ventola.
Vedi fig. 4.3: sbrinamento semplice a resistenza.
NB: la fig. 4 mostra gli schemi elettrici applicati al modello DFB3.
C = raffreddamento
T = termostato raffreddamento D = sbrinamento
V = valvola inversione ciclo
R = relè
F = ventilazione
​
REGOLAZIONI:
Vedi fig. 5. Impostare il tempo di sbrinamento T1 portando l’indice (A) sul valore desiderato della scala (B). Impostare il tempo di ritardo ventola T2 portando l’indice (C) sul valore desi-derato della scala (D). Impostare il numero degli sbrinamenti desiderati nelle 24 ore abbas-sando uno o più tasselli (E) del quadrante delle ore (F). Per applicare gli schemi DFB3.72 e DFB3.81 posizionare l’indice (C) sul valore 0 della scala (D).
MESSA ALL’ORA: Vedi fig. 5. Ruotare in senso orario la manopola (G) fino a far coincidere la punta dell’azionatore (H) con l’ora d’inizio funzionamento letta sul quadrante delle ore (F). Nota 1: L’inizio dello sbrinamento avviene circa all’ora dispari di ciascun tassello (E) abbassato. Nota 2: Ad ogni giro della manopola (G) corrisponde uno spostamento di 2 ore del quadrante (F).
ESEMPIO:
Si desiderano 3 sbrinamenti al giorno, alle ore 7, alle ore 15 ed alle ore 23, della durata di 30 min. più 5 min. di ritardo avviamento ventola. L’inizio funzionamento avviene alle ore 2.
1) Posizionare l’indice (A) sul valore 30 della scala (B).
2) Posizionare l’indice (C) sul valore 5 della scala (D).
3) Abbassare i tasselli (E) corrispondenti alle ore 6-8, 14-16, 22-24.
4) Ruotare la manopola (G) per allineare le ore 2 del quadrante (F) con la punta dell’azionatore (H).
Temporizzatori meccanici
Serie R4
Apparecchio molto semplice e versatile che consente con minime varianti diverse utilizzazioni. E' particolarmente adatto per rendere automatiche le operazioni di sbrinamento degli evaporatori commerciali e industriali nei vari sistemi in uso e in tutti i casi in cui è necessario che determinate operazioni si ripetano in continuazione per tutto il tempo che l'utilizzatore rimane in funzione. Queste operazioni o interventi sono facilmente programmabili sia nel numero che nella durata.
TEMPI
A richiesta, con vasta gamma di possibilità sia nelle versioni a quadrante singolo che doppio, con uno o due microinterruttori.
CARATTERISTICHE TECNICHE
-
microcontatti a norme CSA da 6-10-16A 250 V
-
attacchi faston da 6.3 mm
-
monotensione 24-110-220 50/60 Hz
-
altre tensioni a richiesta
-
temperatura ambiente -5 +60°C
-
incremento di temperatura DT = 40 °C
-
classe di isolamento secondo CEE 10 - Classe 2
-
variazione di tensione -15 +10 %
-
potenza ass. 4 VA
-
rigidità dielettrica 2500 V 50 Hz 1 minuto
-
posizione di montaggio: indifferente
-
misure d'ingombro: base mm 53x63 altezza mm 52

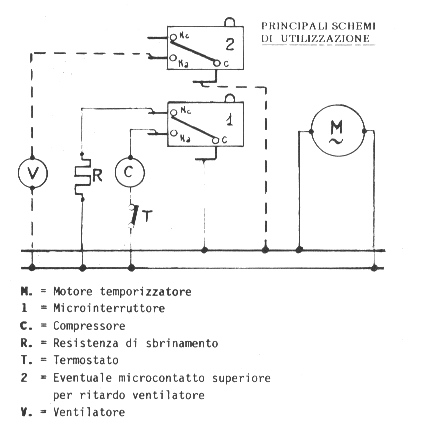

FUNZIONAMENTO
Questo inseritore ciclico nella versione standard è dotato di due contatti azionati da un'unica leva. Il contatto inferiore commuta al tempo prefissato, mentre quello superiore commuta con un ritardo regolabile a vite, (utile in molti casi per l'avviamento ritardato del ventilatore alla partenza del compressore). A sua volta questa leva è azionata da due quadranti coassiali, quello inferiore compie la sua rotazione in 24h e consente, togliendo in modo opportuno degli inserti, di scegliere tra 1-2-3-4 interventi; questi vengono a loro volta regolati da 4 a 60' con l'ausilio del quadrante superiore, che compie un giro in due ore.
